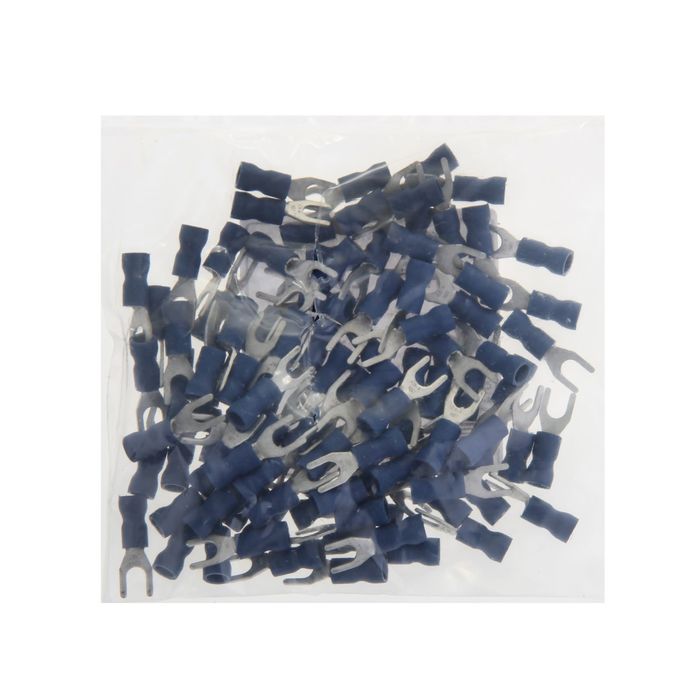

Наконечник вилочный, с ПВХ манжетой, сечением 2.5 мм2, с отверстием 4 мм, НВИ

Наконечник вилочный, с ПВХ манжетой, сечением 2.5 мм2, с отверстием 4 мм, НВИ предназначен для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации. Не требует полного демонтажа крепёжного соединения. Для быстрых перекроссировок достаточно лишь ослабить винтовую фиксацию.

Особенности конструкции:

• исполнение Easy Entry: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил;
• незаваренный стыковой шов на трубной контактной части наконечников;
• поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой;
• расширенные мультиразмерные диапазоны опрессовки;
• опрессовка проводника поверх изолирующей манжеты.

Характеристики

• Материал изоляции: самозатухающий ПВХ.
• Тип: НВИ (ТУ 3424-001-59861269-2004).
• Класс V-0 по UL94.
• Термостойкость изоляции: 75 °C.
• Материал наконечника: медь марки М1.
• Покрытие наконечника: электролитическое лужение.
• Максимальное напряжение: 690 В.

• D = 4,3 мм
• B = 7,2 мм
• L = 21.0 мм
• P = 10.0 мм
• d₁ = 2,3 мм
• S = 0.8 мм
• Cечение: 1,0/1,5/2,5 мм²
• Ток: 27 А
• Винт: М4.
